SoundSmart SS‑MZ21 — Documentação do Driver Control4 (LinkPlay)

Amplificador matricial com 3 módulos LinkPlay independentes · Documentação 4Drivers, com base no manual do fabricante e no projeto Composer Pro em desenvolvimento (Andre Nader DEV) · 21/07/2026

Conteúdo

Estrutura no Composer Pro (3 dispositivos virtuais)
Conexões necessárias
Diagrama de conexões
Notas técnicas e pontos a confirmar

Como este documento foi montado: a partir do manual anexado (SoundSmart SS-MZ21 - Manual.docx) e das 3 telas do Composer Pro (Control & AV Connections de SS MASTER, SS Slave1 e SS Slave2). Onde a interpretação envolveu dedução (não estava explícita no manual), isso está sinalizado na seção Notas técnicas para você validar.

1. Estrutura no Composer Pro (3 dispositivos virtuais)

No projeto (Composer Pro 2026.5.27), o SS‑MZ21 é representado por 3 dispositivos virtuais, um por zona física, distribuídos na árvore do projeto:

Dispositivo virtual	Zona física	Localização no projeto	Saída de áudio local
SS MASTER	Zona Master	Master - Oculto	Linha (sem amplificação)
SS Slave1	Zona 1	Zona 1	Amplificada (Speaker)
SS Slave2	Zona 2	Zona 2	Amplificada (Speaker)

Abaixo, as telas de Control & Audio Video Connections do Composer Pro para os 3 dispositivos virtuais:

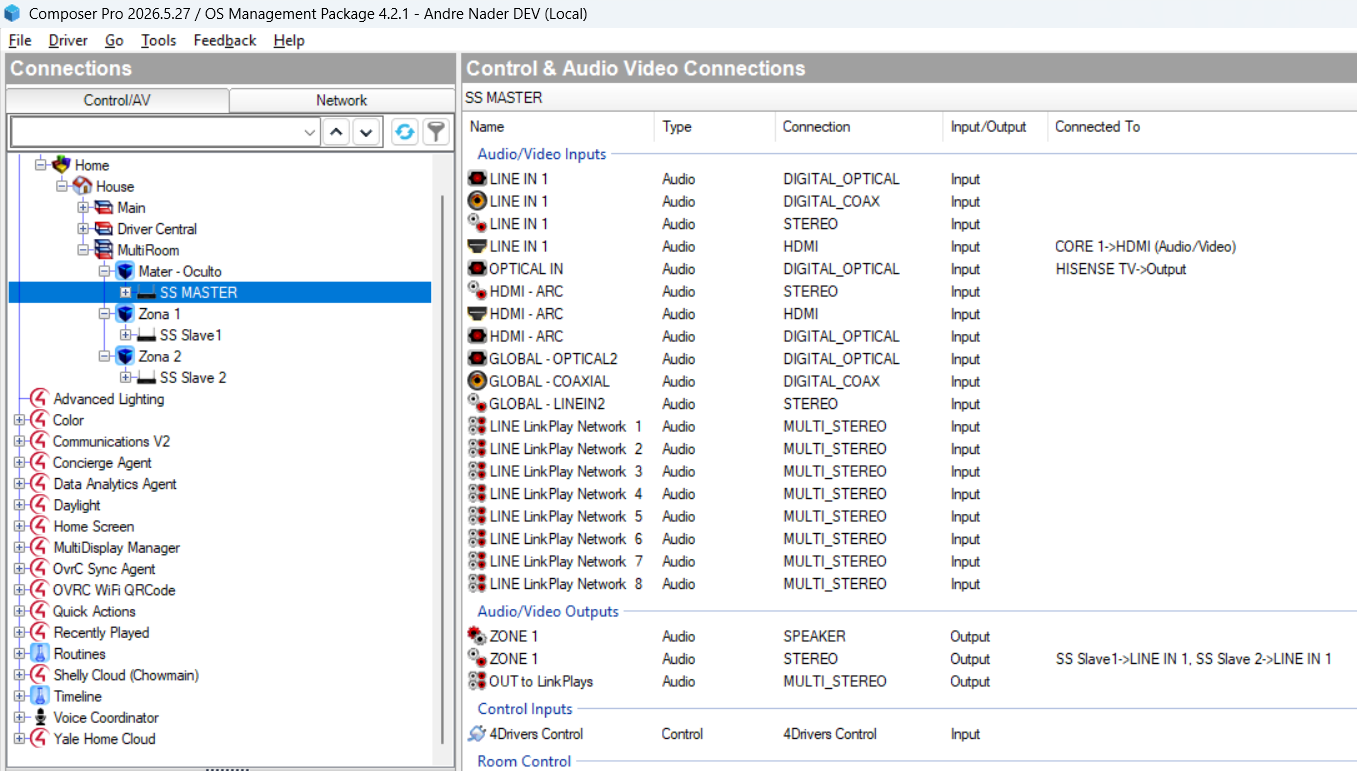

SS MASTER - Control & AV Connections — Master - Oculto (SS MASTER)

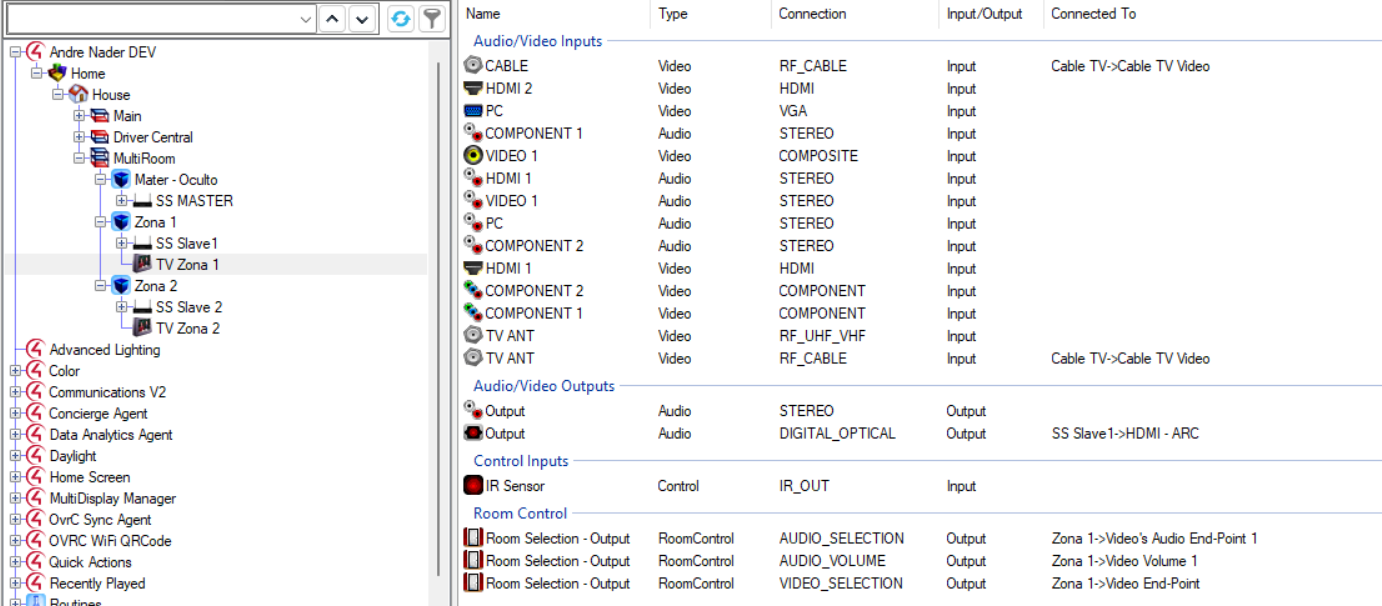

TV Zona 1 - conexão com SS Slave1 (HDMI-ARC) — Zona 1 — TV Zona 1 conectada ao SS Slave1 (HDMI‑ARC)

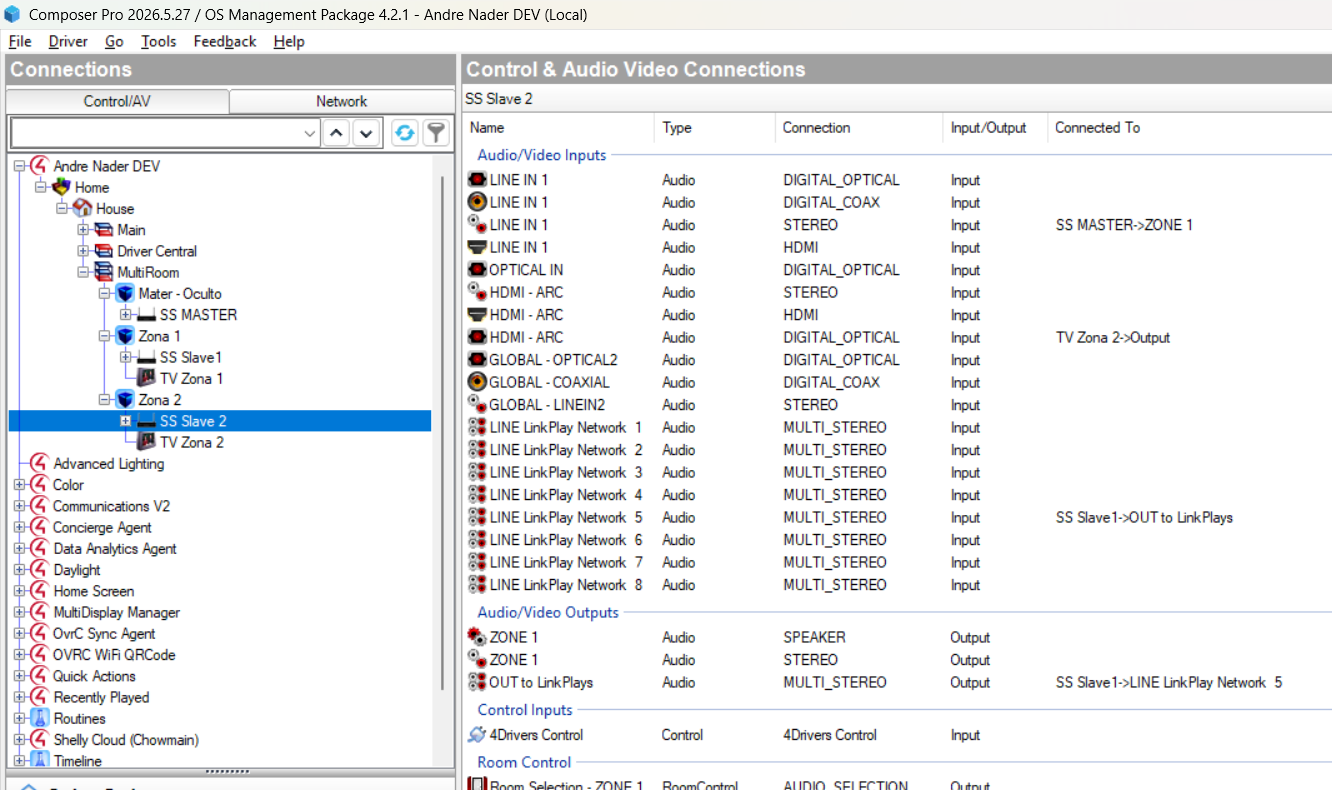

SS Slave2 - conexão com TV Zona 2 (GLOBAL-OPTICAL2) — Zona 2 (SS Slave2) — entrada GLOBAL‑OPTICAL2 conectada à TV Zona 2

Cada dispositivo virtual expõe o mesmo conjunto de conectores no Composer:

Grupo	Conectores
Entradas de A/V	LINE IN 1 (variantes: Digital Óptico, Digital Coaxial, Estéreo, HDMI), OPTICAL IN, HDMI‑ARC (variantes Estéreo/HDMI/Digital Óptico), GLOBAL‑OPTICAL2, GLOBAL‑COAXIAL, GLOBAL‑LINEIN2, LINE LinkPlay Network 1–8 (8 entradas de rede, usadas para agrupamento multiroom via LinkPlay)
Saídas de A/V	ZONE 1 (Speaker + Estéreo), OUT to LinkPlays (Multi‑Estéreo, rede)
Controle	4Drivers Control (entrada de controle), Room Control / Room Selection ZONE 1

2. Conexões necessárias

Com base nas 3 telas de Control & Audio Video Connections enviadas, existem dois grupos de conexão a fazer no Composer Pro:

2.1 Fontes externas → SS MASTER

Origem	Destino (SS MASTER)	Tipo
CORE 1	LINE IN 1 (HDMI)	Áudio/Vídeo — HDMI
HISENSE TV → Output	OPTICAL IN	Áudio — Óptico

2.2 SS MASTER → SS Slave1 / SS Slave2 (distribuição de linha)

A saída ZONE 1 (Estéreo) do SS MASTER está conectada à entrada LINE IN 1 (Estéreo) tanto do SS Slave1 quanto do SS Slave2. É esta conexão que implementa, dentro do driver, a regra do manual: "colocar a Zona 1/2 em Line In para tocar o que a Master está tocando".

Origem	Destino
SS MASTER → ZONE 1 (Estéreo)	SS Slave1 → LINE IN 1
SS MASTER → ZONE 1 (Estéreo)	SS Slave2 → LINE IN 1

2.3 SS Slave1 ↔ SS Slave2 (agrupamento de rede LinkPlay)

Além da distribuição vinda da Master, os dois escravos estão ligados entre si pela saída de rede OUT to LinkPlays, cada um entrando na entrada de rede LINE LinkPlay Network 5 do outro — de forma bidirecional:

Origem	Destino
SS Slave1 → OUT to LinkPlays	SS Slave2 → LINE LinkPlay Network 5
SS Slave2 → OUT to LinkPlays	SS Slave1 → LINE LinkPlay Network 5

2.4 TVs locais → SS Slave1 / SS Slave2

Além do que vem da Master, cada zona amplificada tem sua própria TV local ligada diretamente no dispositivo virtual correspondente:

Origem	Destino	Tipo
TV Zona 1 → Output	SS Slave1 → HDMI‑ARC	Áudio — Óptico (Digital Optical)
TV Zona 2 → Output	SS Slave2 → GLOBAL‑OPTICAL2	Áudio — Óptico (Digital Optical)

3. Diagrama de conexões

Fonte externa (Core / TVs) SS MASTER e conexões de distribuição SS Slave1 / SS Slave2 e link de rede

4. Notas técnicas e pontos a confirmar

Conexões "virtuais", não cabos físicos. Como os 3 dispositivos representam módulos dentro do mesmo chassi, as ligações Master→Slave1/Slave2 e Slave1↔Slave2 mostradas no Composer Pro não são cabos de áudio reais — são a representação lógica, dentro do driver, do roteamento interno de áudio via rede (LinkPlay) que o próprio hardware já faz quando cada zona escrava está em modo "Line In". Isso é consistente com o pedido original de gerar um diagrama "entre os 3 aparelhos (virtuais)".

Por que "Network 5" e não outro número (1–8)? Tanto faz — são conexões virtuais. As entradas LINE LinkPlay Network 1–8 são genéricas, reservadas para agrupamento com até 8 dispositivos de rede (LinkPlay/WiiM); o número do slot usado (5) não tem significado especial.

Conectores GLOBAL‑OPTICAL2, GLOBAL‑COAXIAL e GLOBAL‑LINEIN2. Alguns modelos LinkPlay possuem essas entradas adicionais; aparecem disponíveis nos 3 dispositivos virtuais mas não têm nenhuma conexão feita nas telas enviadas — não usadas neste projeto.
